Класс b провод медной проволоки FIW 0,04 до 0.4mm ультра точный покрытый эмалью

Основная информация
Место происхождения: Китай
Фирменное наименование: Ruiyuan
Сертификация: UL/ROHS/ICE/ISO9001/ISO14001
Номер модели: 0.04 - 0.4mm
Количество мин заказа: 20 килограмм/килограммов
Цена: Negotiation
Упаковывая детали: пластиковые катышкы (PT2-PT200), деревянный случай
Время доставки: 2-15 дней
Условия оплаты: Переговоры
Поставка способности: 200 тонна/тонн в месяц
Подробная информация
Название продукта: Провод FIW Проводниковый материал: Медь
Тип проводника: Твердое тело Размер: 0.04-0.4mm
Материал Insualtion: эмаль Порт: Тяньцзинь, Китай
Высокий свет:

покрытая эмалью круглая медная проволока

,

медный провод магнита


Характер продукции

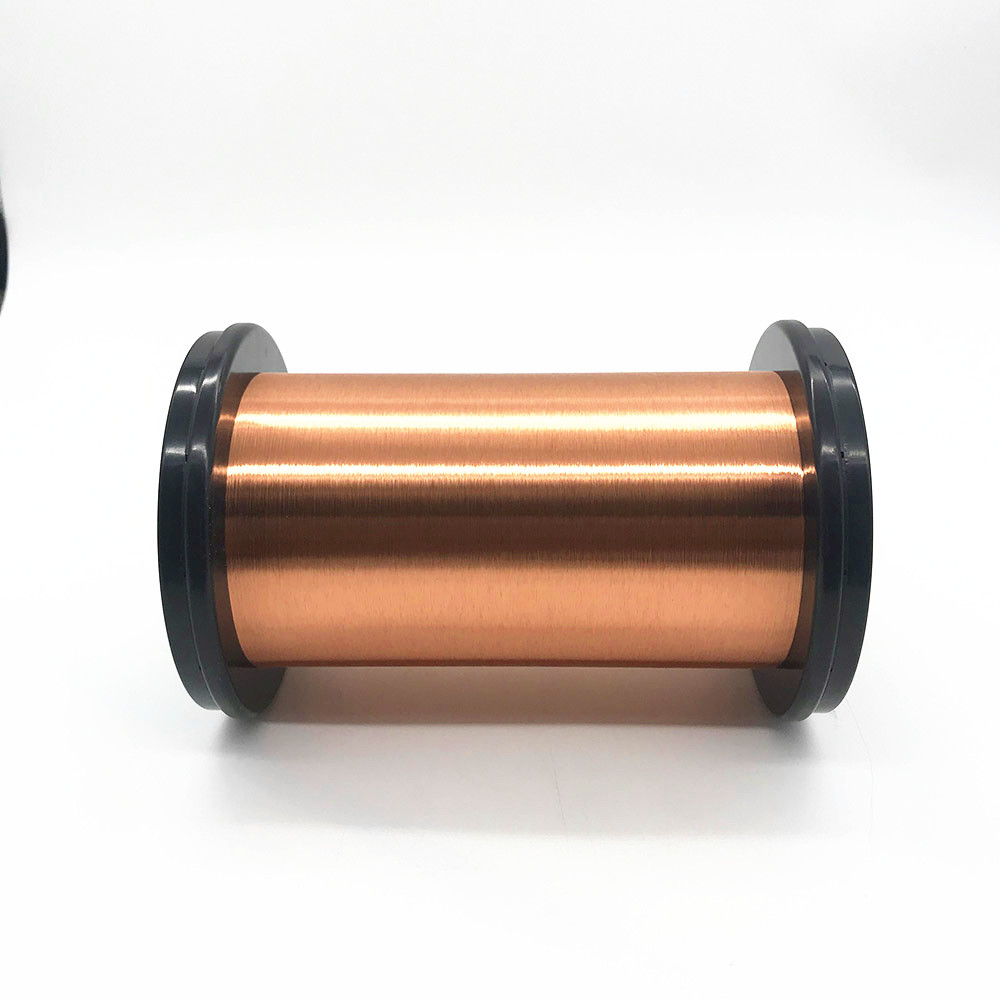

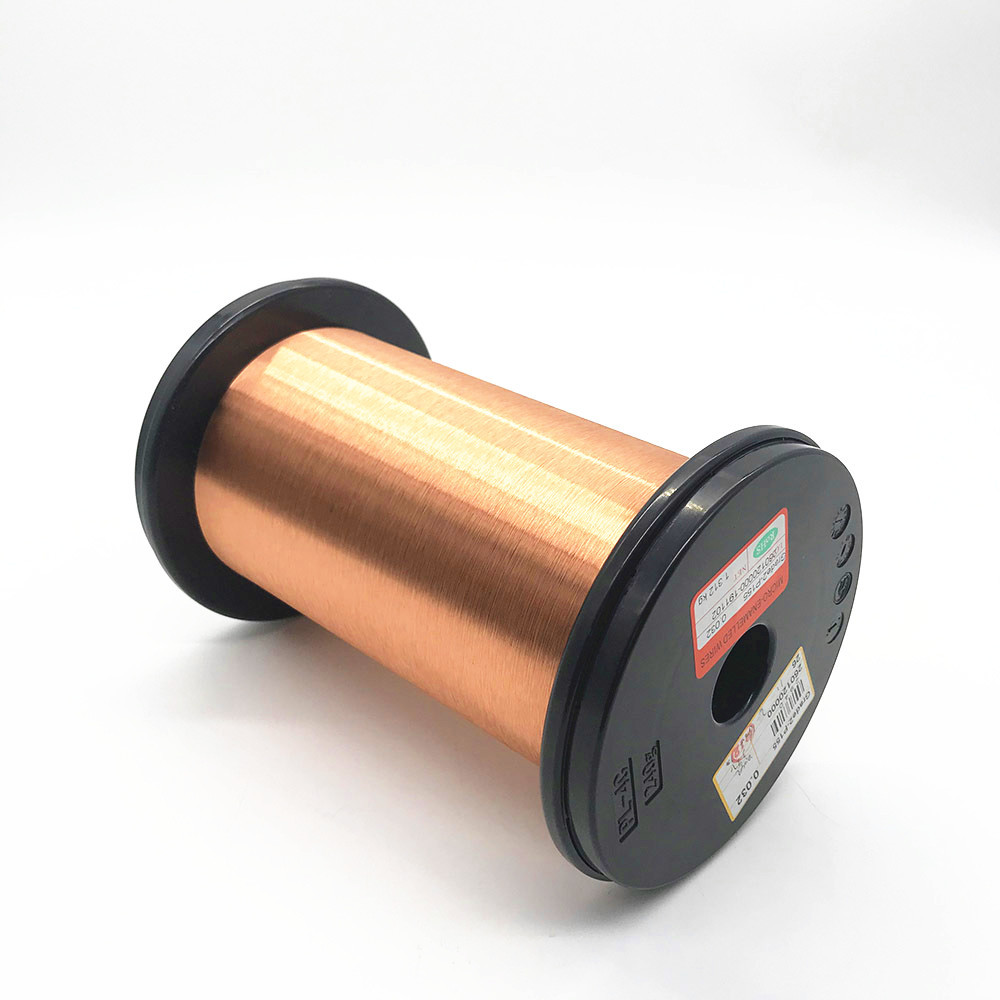

0.04 - 0.4mm FIW СВЯЗЫВАЮТ ПРОВОЛОКОЙ УЛЬТРА ТОЧНУЮ ПОКРЫТУЮ ЭМАЛЬЮ МЕДНУЮ ПРОВОЛОКУ





Класс b провод медной проволоки FIW 0,04 до 0.4mm ультра точный покрытый эмалью 0Класс b провод медной проволоки FIW 0,04 до 0.4mm ультра точный покрытый эмалью 1Класс b провод медной проволоки FIW 0,04 до 0.4mm ультра точный покрытый эмалью 2





Полностью изолированный нул-дефект (FIW) покрытый эмалью вокруг медной проволоки, класса 180, провод с высоким термальным классом, Нул-дефект усилил изоляцию и высоковольтное соответствие сопротивления с проводом IEC60317-56.The может соотвествовать миниатюризированных компонентов, хорошие обматывающ представление и низкая цена, прикладной небольшой трансформатор, электронный переключатель etc. провод самый лучший материал замены для TIW (тройного изолированного провода).





ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

  • Высокий термальный класс 180; (только 105-130 для TIW);

  • Высокий перерыв вниз с напряжения тока, >15KV;

  • Высокое сопротивление изоляции, 6000Vrms, 1min;

  • Solderable, 390℃, 2s; (отсутствие потребности слезть изоляцию);

  • Максимум отрезк-через температуру, 250℃, 2s не не отрезал до конца, Reflow воздуха (260℃), отсутствие отказа;

  • Очень хорошее проведение замотки, соответствующее для высокоскоростной обматывая машины.

  • Небольшой размер доступный, минимальный dia 0.040mm, никакой прессованный провод в таком размере доступен;

ПРИМЕНЕНИЕ

- Трансформатор для измеряя аппаратуры
- Для сообщения: Высокочастотная катушка для трансформатора, катушка для трансформатора источника питания
- Для производства электроэнергии: Катушка для электромагнитных переключателей, катушка соленоида, катушка для приспособлений освещения
- Катушк-микро--мотор, электрический вентилятор, трансформатор & etc.



PECIFICATION

dia голой электродной проволки Допуск сопротивление (Ω, 20℃) Над всем dia (mm)
(mm) (mm) Минута Макс FIW6 FIW8 FIW10
минута максимальный минута максимальный минута максимальный
0,040 ±0.002 12,23 15,20 0,080 0,089 0,100 0,109 - -
0,050 ±0.002 7,981 9,528 0,095 0,105 0,117 0,127
0,060 ±0.002 5,614 6,526 0,113 0,125 0,139 0,151 - -
0,070 ±0.003 4,050 4,890 0,123 0,135 0,149 0,161 0,175 0,187
0,080 ±0.003 3,133 3,703 0,137 0,150 0,165 0,178 0,193 0,206
0,090 ±0.003 2,495 2,900 0,149 0,162 0,177 0,190 0,205 0,218
0,100 ±0.003 2,034 2,333 0,165 0,180 0,197 0,212 0,229 0,244
0,120 ±0.003 1,426 1,604 0,195 0,212 0,231 0,248 0,267 0,284
0,160 ±0.003 0,8122 0,8906 0,250 0,271 0,294 0,315 0,338 0,359
0,180 ±0.003 0,6444 0,7007 0,278 0,301 0,326 0,349 0,374 0,397
0,200 ±0.003 0,5237 0,5657 0,303 0,327 0,353 0,377 0,403 0,427
0,250 ±0.004 0,3345 0,3628 0,373 0,402 0,433 0,462 0,493 0,522
0,300 ±0.004 0,2335 0,2506 0,432 0,462 0,494 0,524 - -
0,350 ±0.004 0,1722 0,1834 0,486 0,516 0,548 0,578 - -
0,400 ±0.005 0,1316 0,1407 0,541 0,571 0,603 0,633 - -

Вес против длины

Dia голой электродной проволки Вес FIW согласно с Km (KG/km) Длина FIW согласно с Kg (km/KG)
(mm) FIW6 FIW7 FIW8 FIW9 FIW10 FIW6 FIW7 FIW8 FIW9 FIW10
0,070 0,046 0,048 0,053 0,057 0,061 21,80 20,80 19,00 17,50 16,50
0,080 0,057 0,063 0,066 0,071 0,077 17,40 16,00 15,00 14,00 13,00
0,090 0,071 0,077 0,081 0,086 0,091 14,20 13,00 12,40 11,70 11,00
0,100 0,089 0,094 0,101 0,107 0,113 11,30 10,60 9,90 9,40 8,80
0,120 0,127 0,133 0,142 0,151 0,160 7,90 7,50 7,00 6,60 6,30
0,160 0,22 0,232 0,244 0,257 0,271 4,56 4,31 4,10 3,90 3,70
0,200 0,337 0,353 0,370 0,388 0,405 2,97 2,84 2,71 2,58 2,48
0,250 0,524 0,547 0,572 0,599 0,627 1,91 1,83 1,75 1,67 1,60
0,300 0,738 0,763 0,794 0,824 - 1,36 1,31 1,26 1,22 -
0,350 0,980 1,020 1,047 1,086 - 1,02 0,98 0,96 0,92 -
0,400 1,268 1,301 1,336 - - 0,79 0,77 0,75 - -
0,450 1,581 1,617 1,655 - - 0,64 0,62 0,61 - -
0,500 1,968 2,023 - - - 0,51 0,50 - -
