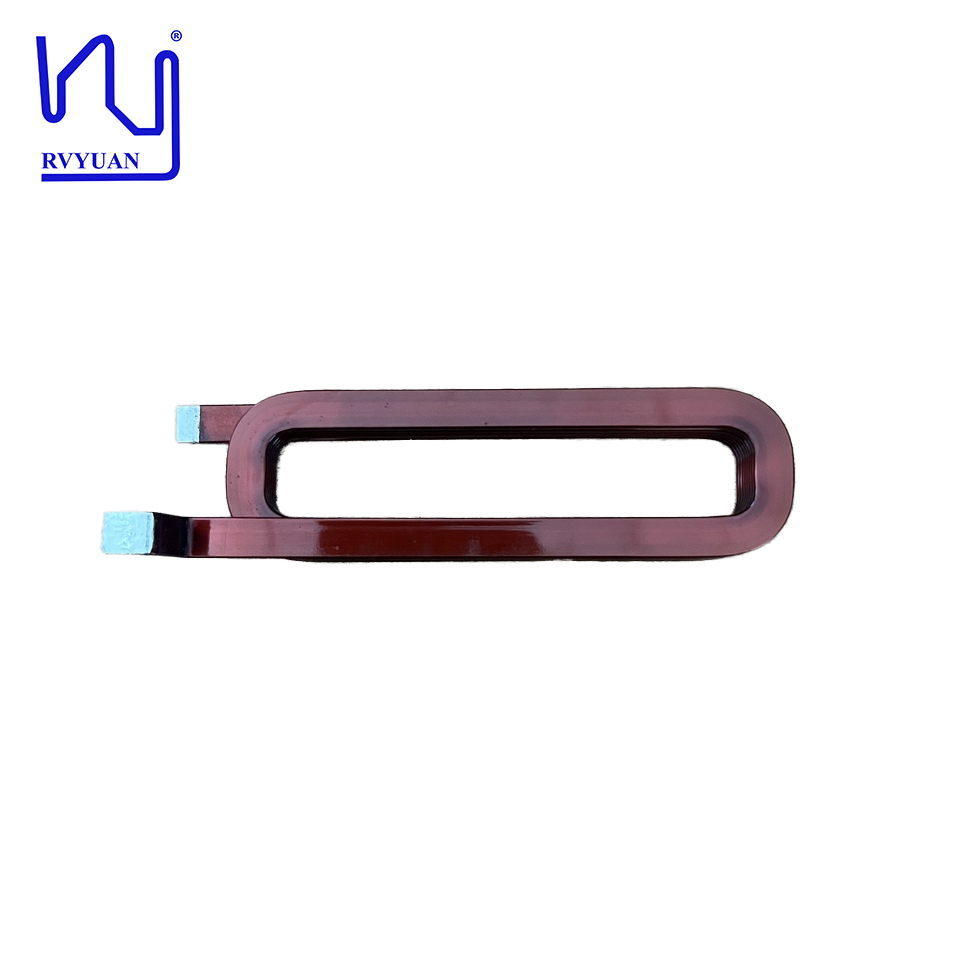

Термальная оценка 180 до квартира цвета 220 природ покрыла эмалью провод замотки магнита медной проволоки прямоугольный

Параметр

Класс 130

Класс 155

Класс-180

Класс-200

Класс 220

Класс-240

Стандарты

IEC60317-16 GB/T7095.7

60317-16 GB/T7095.3

60317-28 GB/T7095.4

MW 36 60317-29 BS6811 GB/T7095.6

MW 18 60317-18 GB/T7095.2

MW 20 60317-47 GB/T7095.5

Термический класс

130°C

155°C

180°C

200°C

120°C

240°C

Базовый слой эмали

Полиэстер

Модифицированный полиэстер

Полиэстер-имид

Полиэстер-имид

Полиэстер-формаль

Полиимид

Верхний слой эмали

Полиэстер-имид

Диапазон толщины изоляции

IEC60317-0-2 G1,0.06-0.11 мм G2,0.12-0.17 мм

Производительность

1. Отличные свойства изгиба 2. Высокая гибкость эмали 3. Хорошая устойчивость к истиранию 4. Высокие механические свойства

1. Отличные свойства изгиба 2. Высокая гибкость эмали 3. Хорошая устойчивость к истиранию 4. Высокие механические свойства 5. Более высокие термические свойства

1. Высокая термостойкость 2. Подходит для обмоток, подвергающихся постоянному воздействию высоких температур и механических нагрузок 3. Хорошая химическая стойкость1.

1. Отличная термостойкость 2. Подходит для обмоток, подвергающихся постоянному воздействию высоких температур и механических нагрузок 3. Хорошая химическая стойкость 4. Хорошая устойчивость к хладагенту и фреону1.

1. Отличные свойства изгиба 2. Высокая гибкость эмали 3. Хорошая устойчивость к истиранию 4. Высокие механические свойства1.

1. Отличная термостойкость, подходит для любого электрооборудования

которое постоянно подвергается высокой рабочей температуре 2. Выдающиеся механические и химические свойства 3. Хорошие характеристики против радиации1.

Применение

1. Сухие и маслонаполненные 2. Электрическое оборудование

1. Сухие и маслонаполненные 2. Электрическое оборудование

1. Обмотки высоковольтных и низковольтных двигателей постоянного/переменного тока 2. Магнитные катушки 3. Сухие и маслонаполненные трансформаторы1.

1. Обмотки высоковольтных и низковольтных двигателей постоянного/переменного тока 2. Магнитные катушки 3. Сухие и маслонаполненные трансформаторы 4. Автомобильные катушки 5. Катушки для поездов1.

1. Сухие и маслонаполненные трансформаторы 2. Электрическое оборудование

1. Обмотки с рабочей температурой до 220°C 2. Двигатели и генераторы для авиации и морского применения 3. Ядерная промышленность 4. Обмотки, требующие высокой надежности

Тепловой удар

155°C

175°C

200°C

220°C

155°C

300°C
