Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding

Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding
Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding
Class 220 0.2mmx1.0mm Enameled Flat Magnet Wire for Motor Winding
Основная информация
Место происхождения: Китай
Фирменное наименование: RVYUAN
Сертификация: IEC/NEMA/JIS/RoHS/ISO
Номер модели: Класс 220
Количество мин заказа: 10 кг
Цена: negotiable
Упаковывая детали: Коробка с картонной карточкой
Время доставки: 2-15 рабочих дней
Условия оплаты: T/T/PAYPAL
Поставка способности: Удовлетворить ваш спрос
Лучшая цена Контакт
Подробная информация
Форма: прямоугольный Размер проводника (ширина): 10,0 мм
Толщина одностороннего изоляционного слоя (ширина): 0.2 мм Заявления: мотор, трансформатор
Тепловой класс: 220 Ключевое слово: Класс 220 Эмалированная плоская магнитная проволока для обмотки
Тепловая номинация: 220 Покрытие эмали: ИВЛ
Выделить:

Class 220 enameled flat magnet wire

,

0.2mmx1.0mm motor winding wire

,

rectangular copper magnet wire

Характер продукции

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire For Winding
Product Specifications
Attribute Value
Shape Rectangular
Conductor Dimension (Width) 1.0mm
Unilateral Insulation Layer Thickness (Width) 0.2mm
Applications Motor, transformer
Thermal Grade 220
Thermal Rating 220
Enamel Coating AIW
Product Description

This Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire is specifically designed for winding applications in motors and transformers, offering superior performance in compact spaces.

Key Advantages
  • Designed for modern electronic and electrical applications requiring "light, thin, short and small" components
  • Ideal for automotive applications where space and weight savings are critical
  • Manufacturing capability for ultra-thin flat wires down to 0.04mm with width-to-thickness ratios up to 25:1
Technical Specifications
Item Conductor dimension Insulation thickness Overall dimension Dielectric breakdown voltage (kV) Conductor resistance (Ω/km 20℃)
T (mm) W (mm) T (mm) W (mm) T (mm) W (mm)
SPEC AVE 0.200 1.000 0.025 0.0025 / /
Max 0.209 1.060 0.040 0.004 0.250 1.100 96.380
Min 0.191 0.940 0.010 0.010 0.700
No. 1 0.195 1.00 0.012 0.011 0.218 1.024 1.254 88.470
Avg 0.195 1.003 0.012 0.011 0.218 1.024 1.416
Result OK

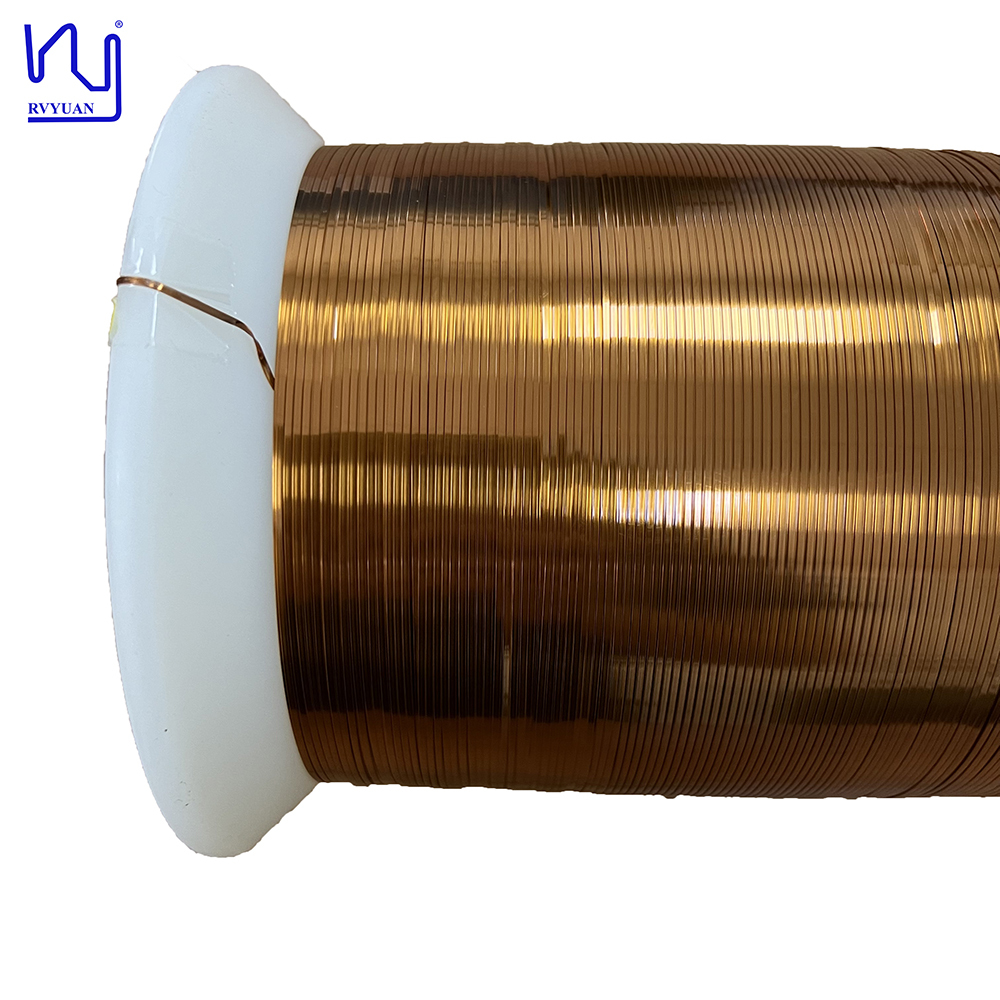

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire product photo
