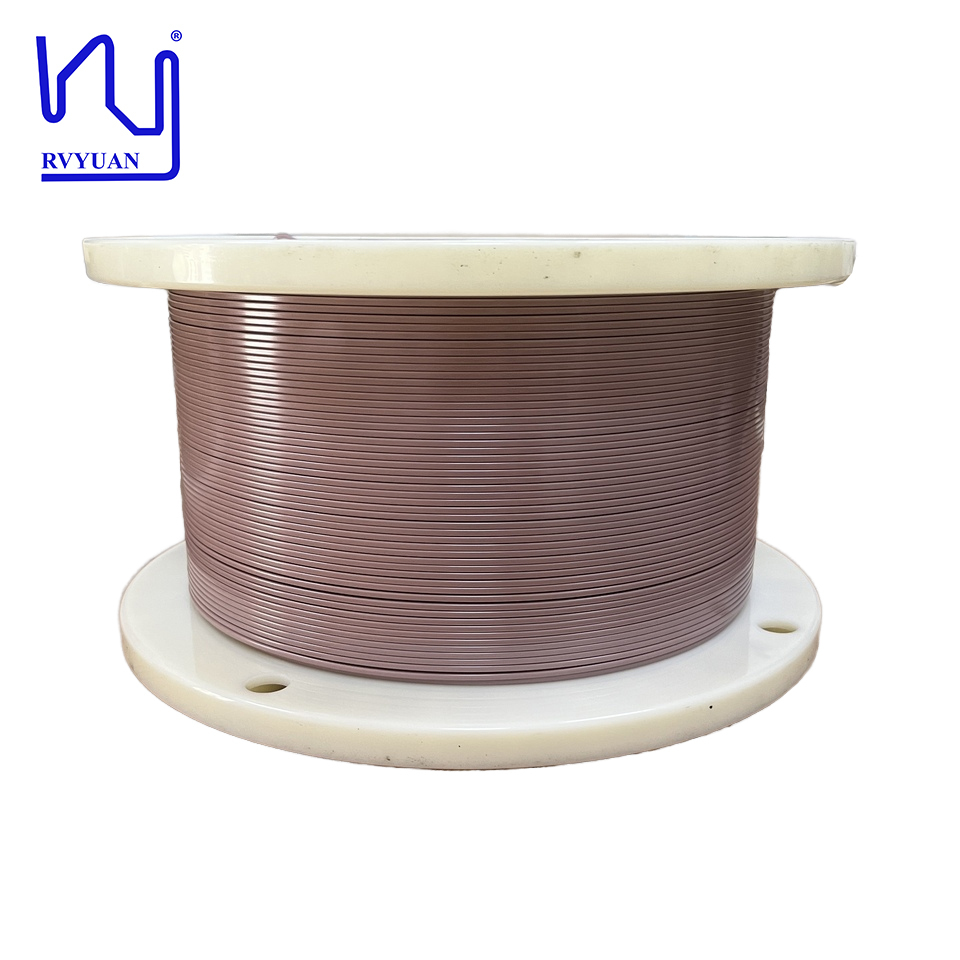

Проволока PEEK 1,4x2,0 мм, эмалированная плоская медная проволока

PEEK wire 1.4mmx2.0mm Enameled Flat Copper Wire

Основная информация

Место происхождения:	КИТАЙ
Фирменное наименование:	Ruiyuan
Сертификация:	UL/ISO9001/ISO14001/RoHS/Reach
Номер модели:	Заглядывать

Количество мин заказа:	50 кг
Цена:	negotiable
Упаковывая детали:	Картон
Время доставки:	7 дней
Условия оплаты:	T/T.
Поставка способности:	100kg/week

Лучшая цена Контакт

Тип контуктора:

твердый

Материал:

Медь

Форма:

Прямоугольный

Ширина:

2,0 мм

Тип:

Изолированный

Сертификаты:

ROHS/UL/SGS/ISO9001:2008

Название продукта:

Проволока PEEK 1,4x2,0 мм, эмалированная плоская медная проволока

Толщина:

1,4 мм

Выделить:

Медный плоский провод с эмалевым покрытием PEEK

1.4mmx2.0mm прямоугольная медная проволока

Плоская проволока с изоляцией PEEK

№

Элемент

Спецификация

Данные измерений

Измерительное оборудование

Ширина меди

1.980-2.020мм

2.004 | 2.005

Микрометр

Толщина меди

1.380-1.420мм

1.400 | 1.399

Микрометр

Общая ширина

2.300-2.360 мм

2.324 | 2.321

Микрометр

Общая толщина

1.700-1.760 мм

1.732 | 1.731

Микрометр

Радиус меди

0.350-0.450мм

0.375 | 0.408

Микроскоп

Радиус меди

0.385 | 0.412

Микроскоп

Радиус меди

0.399 | 0.411

Микроскоп

Радиус меди

0.404 | 0.407

Микроскоп

Толщина изоляционного слоя

0.145-0.185мм

0.170 | 0.159

Микроскоп

Толщина изоляционного слоя

0.162 | 0.155

Микроскоп

Толщина изоляционного слоя

0.155 | 0.161

Микроскоп

Толщина изоляционного слоя

0.167 | 0.165

Микроскоп

Толщина изоляционного слоя

0.152 | 0.155

Микроскоп

Толщина изоляционного слоя

0.161 | 0.159

Микроскоп

Толщина изоляционного слоя по радиусу

0.145-0.185мм

0.156 | 0.158

Микроскоп

Толщина изоляционного слоя по радиусу

0.159 | 0.155

Микроскоп

Толщина изоляционного слоя по радиусу

0.154 | 0.159

Микроскоп

Толщина изоляционного слоя по радиусу

0.160 | 0.165

Микроскоп

Медь

Сертификат материала

Покрытие/Температурный класс

240℃

Сертификат материала

Удлинение

≥40%

46 | 48

Разрывной тестер

Угол пружинения

5.186 | 5.098

Автоматический тест на пружинение

Гибкость

После намотки на круглые стержни диаметром Ø 2,0 мм и Ø3,0 мм в изоляционном слое не должно быть трещин.

OK | OK

Визуальный

Адгезия

≤3.00мм

0.394 | 0.671

Разрывной тестер и микроскоп

Сопротивление проводника при 20℃

≤6.673 Ω/км

6.350 | 6.360

Тестер сопротивления проводника

BDV

≥12000 В

22010 | 21170

Автоматический тестер напряжения

PDIV

≥1300 RMS (25℃,50В/с,50Гц,100шт)

1425 | 1429

PDIV тестер

Тепловой удар

После выпечки при 240℃ в течение 30 минут в изоляционном слое не должно быть трещин.

Печь

Контроль дефектов

Высоковольтное отверстие: DC 3000V, 16uA
Частица: высота＞0.100мм должна быть отмечена
Примесь: длина или ширина ≥ 0.4 мм или площадь ≥0.16 мм² должна быть отмечена

0 | 0
0 | 0
0 | 2

Система онлайн-инспекции

Катушка и вес

Фаза образца: P-30, 25±15 кг Массовое производство: PC-630B, 160± 60 кг

P-30 | P-30

Визуальный
