| Тип контуктора: | твердый | Материал: | Медь |
|---|---|---|---|
| Форма: | Прямоугольный | Ширина: | 2,0 мм |
| Тип: | Изолированный | Сертификаты: | ROHS/UL/SGS/ISO9001:2008 |

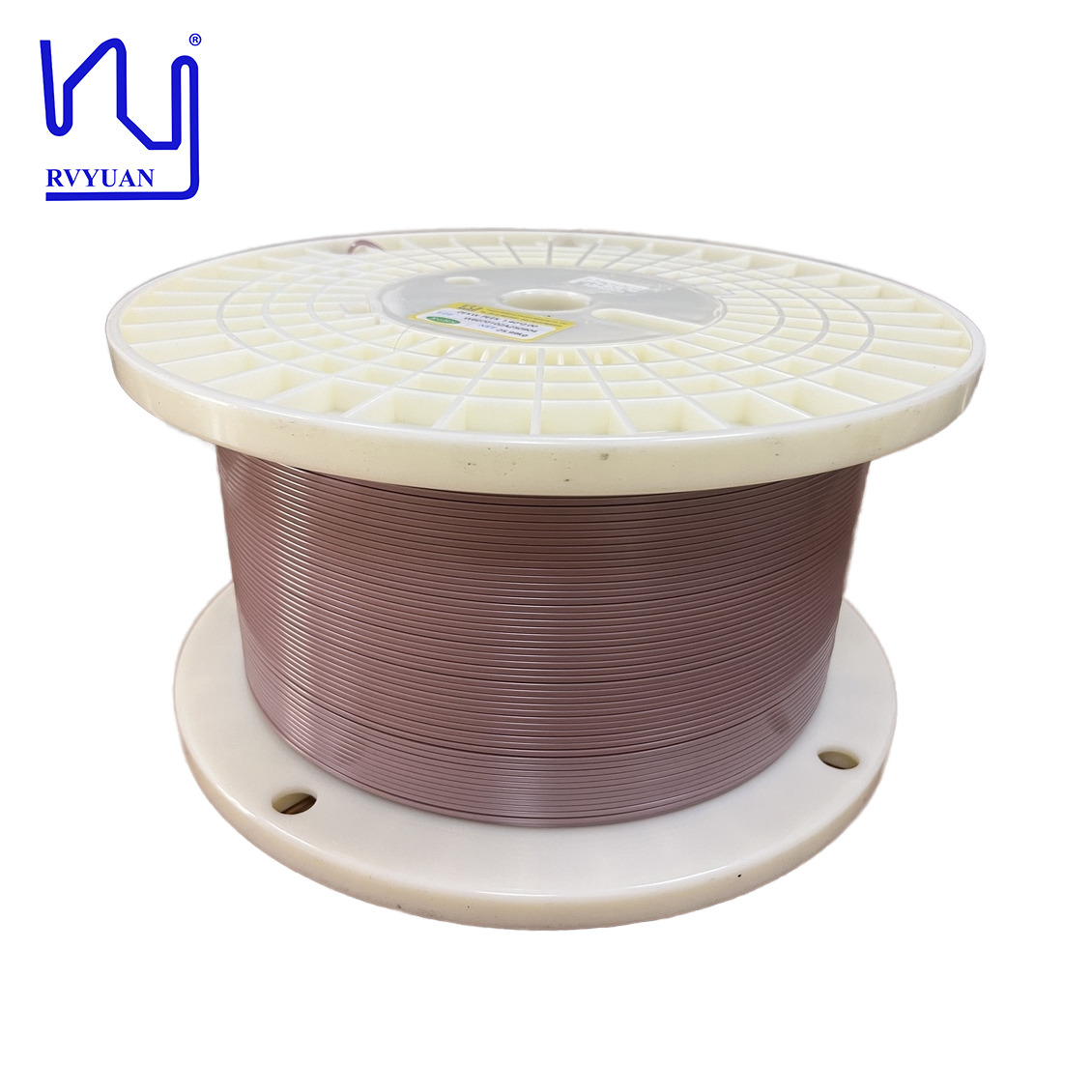

| Название продукта: | Высокотемпературный провод PEEK 2,0 мм, 4,0 мм, 5,0 мм, покрытый эмалью, плоский медный провод | Толщина: | 1,4 мм |
| Выделить: | Медный плоский провод с эмалевым покрытием PEEK,высокотемпературная прямоугольная медная проволока,Медный провод с изоляцией PEEK 2 |
||
PEEK-проволока - высокопроизводительный термопластик, известный своими превосходными механическими и тепловыми свойствами.и сохраняет свою прочность и стабильность в экстремальных условиях.
PEEK проволока часто используется в приложениях, которые требуют долговечности и устойчивости к суровым условиям, таким как в аэрокосмической, автомобильной, медицинской технике и электронике.Его свойства делают его подходящим для применения при высоких температурах, высокое давление и воздействие агрессивных химических веществ.
В дополнение к своей механической прочности, PEEK также является отличным электрическим изолятором,что делает проволоку PEEK хорошим выбором для электрических и электронных приложений, где изоляция и термостойкость имеют решающее значение.
| Судья, нет. | Положение | Спецификация | Данные измерений (W607010 2A250904) | Данные измерений (W607010 2B250904) | Измерительное оборудование |
|---|---|---|---|---|---|
| 1 | Ширина меди | 1.980-2.020 мм | 2.004 | 2.005 | Миркометр |
| 2 | Толщина меди | 1.380-1.420 мм | 1.400 | 1.399 | Миркометр |
| 3 | Общая ширина | 20,300-2,360 мм | 2.324 | 2.321 | Миркометр |
| 4 | Общая толщина | 10,700-1,760 мм | 1.732 | 1.731 | Миркометр |
| 5-8 | Радиус меди | 0.350-0.450 мм | 0.375, 0.385, 0.399, 0.404 | 0.408, 0.412, 0.411, 0.407 | Микроскоп |
| 9-14 | Толщина изоляционного слоя | 0.145-0.185 мм | 0.170, 0.162, 0.155, 0.167, 0.161 | 0.159, 0.155, 0.161, 0.165, 0.159 | Микроскоп |
| 15 - 18 | Толщина изоляционного слоя радиуса | 0.145-0.185 мм | 0.156, 0.159, 0.154, 0.160 | 0.158, 0.155, 0.159, 0.165 | Микроскоп |
| 19 | Медь | T1 | Хорошо. | Свидетельство о материале | |
| 20 | Покрытие/температурный класс | 240°С | Хорошо. | Свидетельство о материале | |
| 21 | Удлинение | ≥ 40% | 46 | 48 | Испытатель тяготения |
| 22 | Угол спины пружины | / | 5.186 | 5.098 | Автомобильное испытание обратной пружины |
| 23 | Гибкость | После обмотки круглыми стержнями диаметром Ø2,0 мм и Ø3,0 мм в изоляционном слое не должно возникать трещин. | Хорошо. | Визуальное | |
| 24 | Присоединение | ≤ 3,00 мм | 0.394 | 0.671 | Проверка протяженности и микроскоп |
| 25 | 20°C Сопротивление проводника | ≤ 6,673 Ω/км | 6.350 | 6.360 | Испытатель сопротивления проводника |
| 26 | BDV | ≥ 12000 В | 22010 | 21170 | Автомобильный испытатель напряжения |
| 27 | ПДИВ | ≥1300 RMS (25°C,50V/S,50Hz,100Pc) | 1425 | 1429 | Проверка PDIV |
| 28 | Тепловой удар | После 30 минут выпечки при температуре 240 °C изоляционный слой не должен иметь трещин. | Хорошо. | Печь | |
| 29 | Проверка дефектов | Высоковольтное отверстие: DC 3000V, 16uA Части: Высота> 0,100 мм необходимо отметить Нечистота: Должина или ширина ≥ 0,4 мм или площадь ≥ 0,16 мм2 должны быть отмечены. |
0, 0, 0 | 0, 0, 2 | Онлайн-система контроля |
| 30 | Катушка и вес | Фаза выборки: P-30,25±15kg Массовое производство: PC-630B,160±60kg |
P-30 | Визуальное | |
