| Тип контуктора: | твердый | Материал: | Медь |
|---|---|---|---|
| Форма: | Прямоугольный | Ширина: | 2,0 мм |
| Тип: | Изолированный | Сертификаты: | ROHS/UL/SGS/ISO9001:2008 |

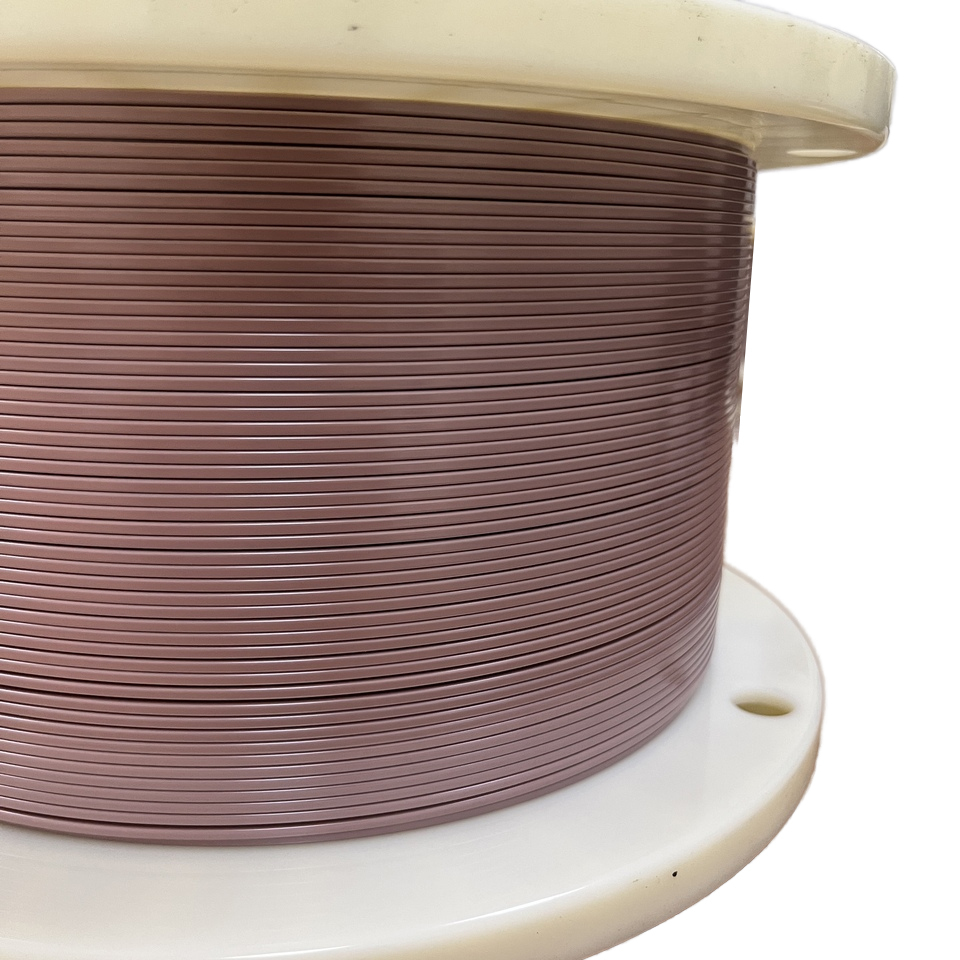

| Название продукта: | Высокотемпературный провод PEEK 2,0 мм, 4,0 мм, 5,0 мм, покрытый эмалью, плоский медный провод | Толщина: | 1,4 мм |
| Выделить: | Медный плоский провод с эмалевым покрытием PEEK,провод из PEEK для медицинских устройств,прямоугольный медный провод для медицинских целей |
||
PEEK провод используется в различных областях благодаря своим исключительным свойствам. Вот некоторые распространенные области применения:
В целом, PEEK провод ценится за его способность надежно работать в сложных условиях, что делает его подходящим для высокопроизводительных применений в различных отраслях.
| Арт. № | Элемент | Спецификация | Данные измерений (W607010 2A250904) | Данные измерений (W607010 2B250904) | Измерительное оборудование |
|---|---|---|---|---|---|
| 1 | Ширина меди | 1,980-2,020 мм | 2,004 | 2,005 | Микрометр |
| 2 | Толщина меди | 1,380-1,420 мм | 1,400 | 1,399 | Микрометр |
| 3 | Общая ширина | 2,300-2,360 мм | 2,324 | 2,321 | Микрометр |
| 4 | Общая толщина | 1,700-1,760 мм | 1,732 | 1,731 | Микрометр |
| 5 | Радиус меди | 0,350-0,450 мм | 0,375 | 0,408 | Микроскоп |
| 6 | Радиус меди | 0,385 | 0,412 | Микроскоп | |
| 7 | Радиус меди | 0,399 | 0,411 | Микроскоп | |
| 8 | Радиус меди | 0,404 | 0,407 | Микроскоп | |
| 9 | Толщина изоляционного слоя | 0,145-0,185 мм | 0,170 | 0,159 | Микроскоп |
| 10 | Толщина изоляционного слоя | 0,162 | 0,155 | Микроскоп | |
| 11 | Толщина изоляционного слоя | 0,155 | 0,161 | Микроскоп | |
| 12 | Толщина изоляционного слоя | 0,167 | 0,165 | Микроскоп | |
| 13 | Толщина изоляционного слоя | 0,152 | 0,155 | Микроскоп | |
| 14 | Толщина изоляционного слоя | 0,161 | 0,159 | Микроскоп | |
| 15 | Толщина изоляционного слоя по радиусу | 0,145-0,185 мм | 0,156 | 0,158 | Микроскоп |
| 16 | Толщина изоляционного слоя по радиусу | 0,159 | 0,155 | Микроскоп | |
| 17 | Толщина изоляционного слоя по радиусу | 0,154 | 0,159 | Микроскоп | |
| 18 | Толщина изоляционного слоя по радиусу | 0,160 | 0,165 | Микроскоп | |
| 19 | Медь | T1 | OK | Сертификат материала | |
| 20 | Покрытие/Температурный класс | 240℃ | OK | Сертификат материала | |
| 21 | Удлинение | ≥40% | 46 | 48 | Разрывной тестер |
| 22 | Угол обратного изгиба | / | 5,186 | 5,098 | Автоматический тест на обратный изгиб |
| 23 | Гибкость | После намотки на круглые стержни диаметром Ø 2,0 мм и Ø3,0 мм в изоляционном слое не должно быть трещин. | OK | OK | Визуальный |
| 24 | Адгезия | ≤3,00 мм | 0,394 | 0,671 | Разрывной тестер и микроскоп |
| 25 | Сопротивление проводника при 20℃ | ≤6,673 Ω/км | 6,350 | 6,360 | Тестер сопротивления проводника |
| 26 | BDV | ≥12000 В | 22010 | 21170 | Автоматический тестер напряжения |
| 27 | PDIV | ≥1300 RMS (25℃,50 В/с,50 Гц,100 шт.) | 1425 | 1429 | PDIV тестер |
| 28 | Тепловой удар | После выпечки при 240℃ в течение 30 минут в изоляционном слое не должно быть трещин. | OK | Печь | |
| 29 | Контроль дефектов | Высоковольтная пора: DC 3000 В, 16 мкА | 0 | 0 | Система онлайн-инспекции |
| 30 | Катушка и вес | Образец фазы: P-30, 25±15 кг Массовое производство: PC-630B, 160± 60 кг | P-30 | P-30 | Визуальный |
