2UEW-H-PI 0,1 ммx1200 проклеенный многожильный провод для трансформатора

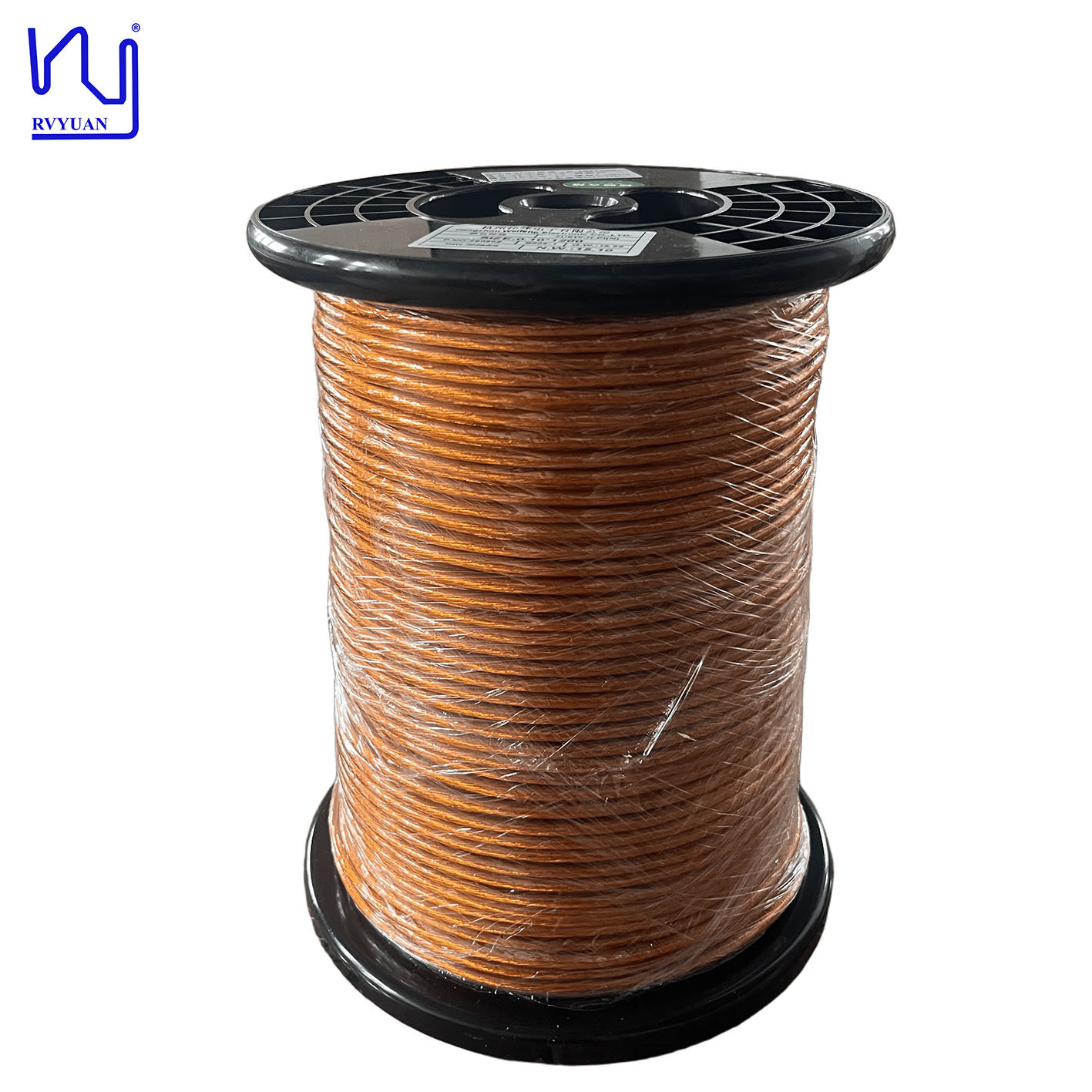

2UEW-H-PI 0.1mmx1200 Taped Litz Wire For Transformer
2UEW-H-PI 0.1mmx1200 Taped Litz Wire For Transformer
2UEW-H-PI 0.1mmx1200 Taped Litz Wire For Transformer
Основная информация
Место происхождения: Китай
Фирменное наименование: RVYUAN
Сертификация: ISO9001/ISO14001 /UL/SGS
Номер модели: УСТК
Количество мин заказа: 20 кг
Цена: Возможен торг
Упаковывая детали: Катушка с картонной коробкой
Время доставки: 15 рабочих дней
Условия оплаты: Т/Т/ПайПал
Поставка способности: Удовлетворите ваш спрос
Лучшая цена Контакт
Подробная информация
Диаметр: 0,1 мм Температура: 180
Сертификация: IEC/NEMA/JIS/RoHS/ISO Дирижер: Медь
Пряди: 180 Напряжение пробоя: Мин.6000
Ключевое слово: 2UEW-H-PI 0,1 ммx1200 проклеенный многожильный провод для трансформатора
Выделить:

0.1 мм ленточная проволока Лиц

,

1200 трансформаторная проволока Лиц

,

медная проволока Litz для трансформаторов

Характер продукции

2UEW-H-PI 0,1 ммx1200 проклеенный многожильный провод для трансформатора
Этот специально разработанный круглый литниковый провод с ПИ-лентой специально разработан для обмоток высокопроизводительных трансформаторов, особенно в тех случаях, когда требуется высокое сопротивление напряжению и термическая стабильность.
Конструкция и характеристики продукта
  • Состоит из 1200 отдельных жил паяемого эмалированного медного провода диаметром 0,1 мм.
  • Точно скрученные пряди образуют компактный, благоприятный для высоких частот пучок.
  • Плотно обернут высококачественной каптоновой (полиимидной) лентой.
  • Исключительная диэлектрическая прочность, выдерживаемое напряжение более 6000 В.
  • Термический рейтинг 180°C для сложных условий эксплуатации.
Технические характеристики
Элемент Технические требования Образец 1
Диаметр одной проволоки (мм) 0,107-0,125 0,110-0,113
Проводник (мм) 0,10±0,003 0,098-0,10
наружный диаметр (мм) ≤5,28 4.57-5.03
Сопротивление (Ом/м) ≤0,001984 0,0011833
Диэлектрическая прочность (В) ≥6000 13100
Шаг (мм) 65±10 65
Количество прядей 1200 48х5х5
Перекрытие ленты (%) ≥50 54
Обмотка НЕТ трещин хорошо
UDTC / USTC Transformer Winding Enameled Copper Litz Cable with pink nylon serving
Все характеристики соответствуют стандартным производственным допускам. Свяжитесь с нами, чтобы обсудить ваши конкретные требования к обмотке, а также получить подробные технические данные и индивидуальные спецификации.
