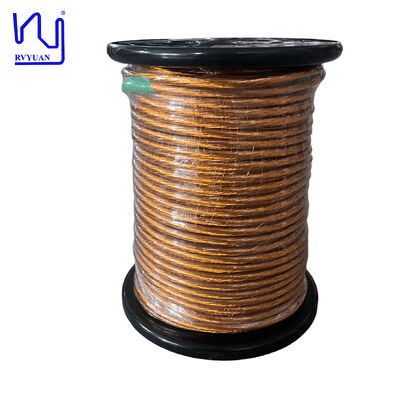

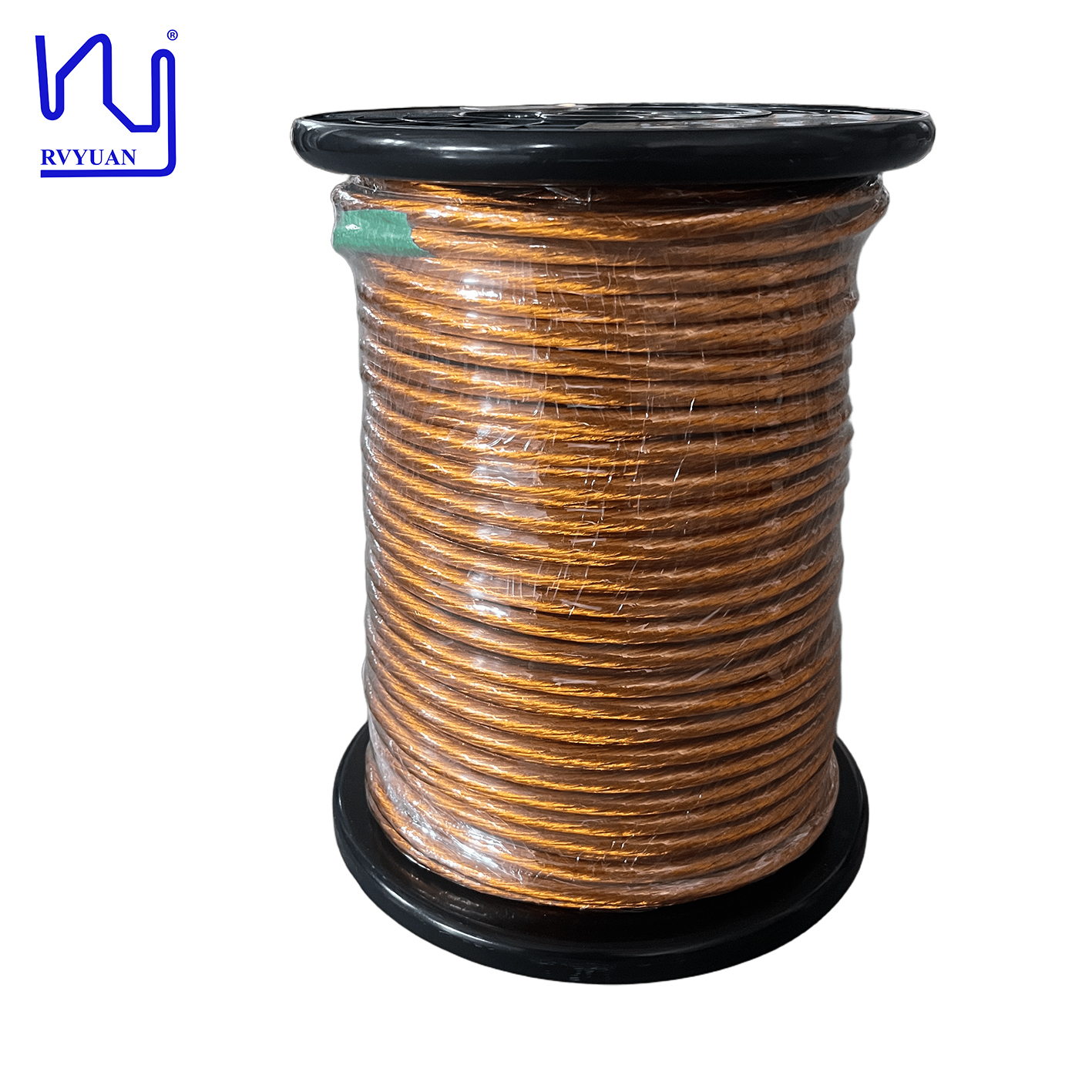

Проклеенный литцендрат 3000/38 AWG Макс. OD8,23 мм, выдерживающий высокое напряжение, каптон, обслуживающий литцендрат для трансформатора
Этот литцендратный провод специально разработан для обмоток трансформаторов и обладает исключительной способностью выдерживать высокое напряжение с минимальной диэлектрической прочностью 6000 В и фактически достижимым диапазоном напряжений от 13 400 В до 13 700 В. Этот провод, состоящий из медных жил диаметром 0,1 мм (39AWG), покрытых полиуретановой эмалью и рассчитанных на температуру 155°C и 180°C, скручен из 3000 жил с конечным внешним диаметром от 7,38 мм до 7,92 мм.
Внешний слой обернут полиэфиримидной лентой, обеспечивающей превосходную устойчивость внутренней многожильной конструкции. Для конфигураций с 3000 прядями обмотка лентой предпочтительнее пленки для повышения структурной целостности.
Технические характеристики
Имя:Ленточный литцендрат (180/класс)
Спецификация:0,10X 3000
Модель:2UEW-H-PI(Н)
Название ленты:ПРИКОЛОТЬ)
Спецификация ленты:0,025x20
| Элемент |
Технические требования |
Образец 1 |
Образец 2 |
| Диаметр одиночной проволоки, мм |
0,107-0,125 |
0,110-0,113 |
0,110-0,113 |
| Дирижер |
0,10±0,003 |
0,098-0,10 |
0,098-0,10 |
| наружный диаметр мм |
≤8,23 |
7.38-7.95 |
7.40-7.92 |
| Сопротивление Ом/м |
≤0,000794 |
0,000734 |
0,000733 |
| Диэлектрическая прочность В |
≥6000 |
13700 |
13400 |
| Шаг (мм) |
78±10 |
78 |
78 |
| Количество прядей |
3000 |
120х5х5 |
120*5*5 |
| Перекрытие ленты % |
≥50 |
54 |
54 |
| Обмотка |
НЕТ трещин |
хорошо |
хорошо |
Приложения
Этот литцендратный провод идеально подходит для применений, требующих высокой частоты, высокого напряжения, большого тока и компактного использования пространства. К основным областям применения относятся:
- Бортовые зарядные устройства (OBC) и преобразователи постоянного/постоянного тока
- Приводные двигатели электромобилей
- Высоковольтные системы быстрой зарядки и зарядные батареи на 800 В.
- Высокочастотные трансформаторы
- Импульсные источники питания высокой мощности (ИМП)
Часто задаваемые вопросы
Могу ли я получить образцы для тестирования перед размещением партийного заказа?
Да. Образцы либо бесплатны, либо платны, но стоимость доставки оплачивается клиентом.
Каков срок доставки?
Заказы образцов: 3-5 рабочих дней; оптовые заказы: выполняются в течение 15 рабочих дней после подтверждения заказа.
Каков процесс закупок?
Отправьте запрос с требованиями → Изготовление образца → Утверждение образца → Предложение → Счет-проформа (PI) → Подтверждение PI → Порядок оплаты → Производство → Отгрузка
Могу ли я настроить продукцию с собственным логотипом, размером и формой?
Да, но минимальный объем заказа (минимальный объем заказа) является предметом переговоров.
Какие у вас способы оплаты?
Т/Т, Д/П, Л/К, PayPal.
Какими курьерскими службами вы пользуетесь?
FedEx, DHL, TNT, UPS со скидками до 80%.
Какое испытательное оборудование у вас есть?
Лазерный измеритель диаметра, высоковольтный искровой тестер, тестер удлинения, тестер пружинного возврата, тестер выдерживаемого напряжения, тестер паяемости, тестер сопротивления и т. д.
Для каких клиентов или рынков подходит ваша продукция?
Наша продукция идеально подходит для применений, требующих высокой эффективности и компактных решений в средах с высокой частотой переменного тока, включая силовую электронику и источники питания, бортовые зарядные устройства для электромобилей, системы беспроводной зарядки, экологически чистую энергетику, связь и информационные технологии, медицинское оборудование, промышленных роботов, серводвигатели и т. д.
В какие страны или регионы вы экспортируете?
Основные рынки включают Европу и США, а также Южную Корею, Японию, Индию и Юго-Восточную Азию.
Как вы сохраняете конфиденциальность информации о клиентах?
По запросу мы можем подписать соглашение о неразглашении информации (NDA) и обязуемся строго соблюдать его условия на протяжении всего процесса сотрудничества.
Все характеристики соответствуют стандартным производственным допускам. Свяжитесь с нами, чтобы обсудить ваши конкретные требования к обмотке, а также получить подробные технические данные и индивидуальные спецификации.
