Ленточный провод, изготовленный по индивидуальному заказу, для обмоток высокочастотных трансформаторов
Наш литражный провод, изготовленный по индивидуальному заказу, разработан специально для обмоток высокочастотных трансформаторов и обеспечивает превосходные характеристики в требовательных приложениях силовой электроники.
Ключевые особенности
- 800 жил медной проволоки 0,07 мм, покрытой полиуретановой эмалью класса 155, пригодной для пайки.
- Полиимидная изоляция — диэлектрический материал премиум-класса с минимальным номинальным напряжением 6000 В в форме круглой ленты.
- Доступен прямоугольный (плоский) вариант с минимальным напряжением пробоя 3000 В.
- Уменьшает скин-эффекты и эффекты близости для минимизации потерь переменного тока.
- Улучшенное рассеивание тепла и общая эффективность
- Гибкая конструкция для намотки сердечника с компактной или сложной геометрией.
- Полностью настраиваемый для удовлетворения конкретных требований по напряжению, размерам и производительности.
Технические характеристики
| Элемент |
Технические требования |
Измеренное значение |
Результат |
| Диаметр одного провода (мм) |
0,079-0,082 |
0,079 | 0,080 | 0,079 | 0,079 | 0,080 |
Квалифицированный |
| Дирижер |
0,070±0,001 |
0,069 | 0,070 | 0,070 | 0,069 | 0,069 |
Квалифицированный |
| наружный диаметр (мм) |
2,57-2,92 |
2,86 | 2,70 | 2,63 | 2,84 | 2,85 |
Квалифицированный |
| Сопротивление (Ом/м) |
0,00535-0,00636 |
0,005567 | 0,005703 | 0,005771 | / | / |
Квалифицированный |
| Диэлектрическая прочность (В) |
≥4000 |
9360 |
Квалифицированный |
| Конфигурация |
0,07х32х5х5 |
0,07х32х5х |
Квалифицированный |
| Перекрытие ленты (%) |
≥50 |
50 |
Квалифицированный |
| Направление группировки |
С/С/С |
С/С/С |
|
Приложения
Идеально подходит для высокочастотных трансформаторов, медицинского оборудования, аэрокосмической техники, прецизионных датчиков, аудиоаппаратуры и силовых модулей в бытовых, автомобильных и промышленных источниках питания, требующих превосходного рассеивания тепла и целостности сигнала.

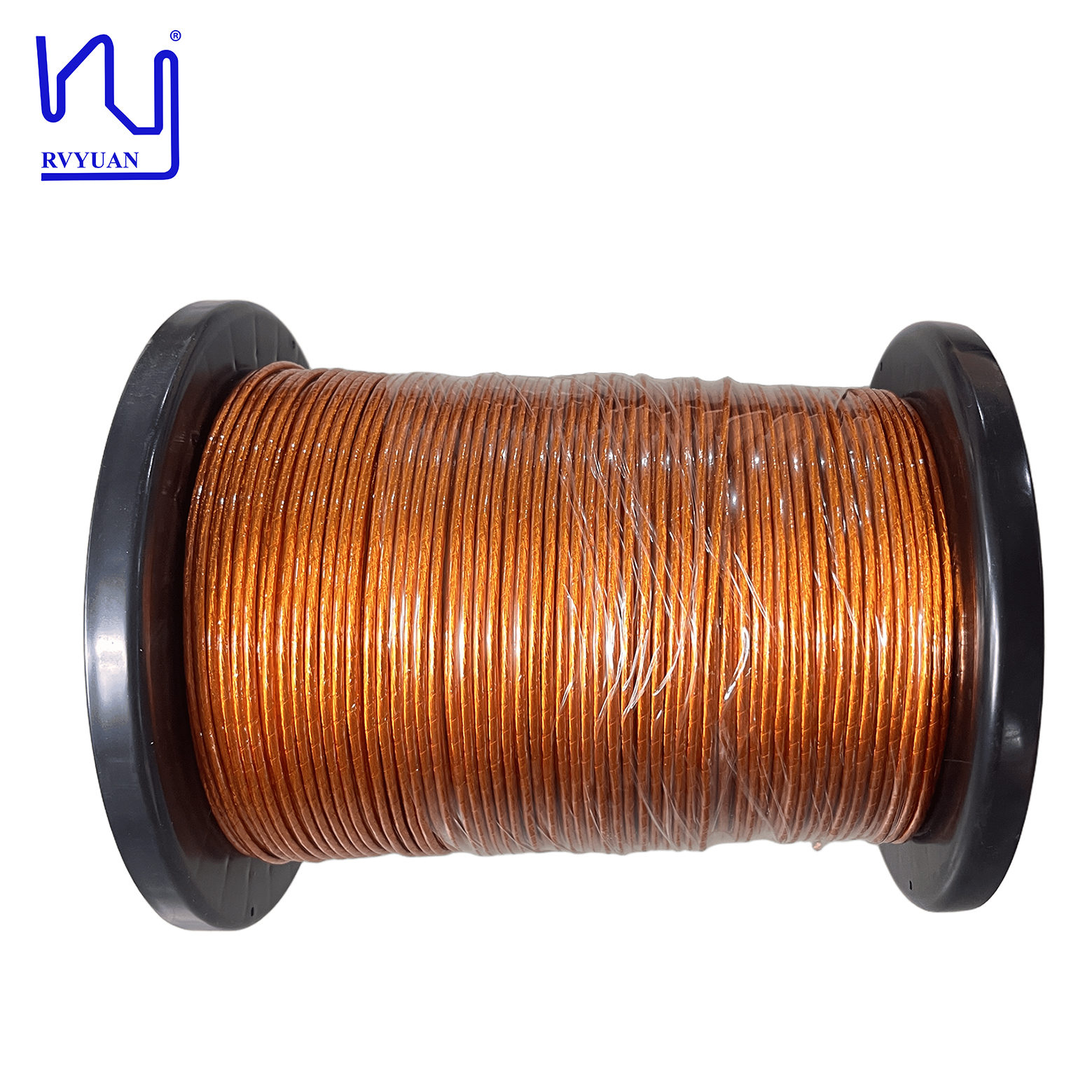

Изображение продукта
Часто задаваемые вопросы
Могу ли я получить образцы для тестирования перед размещением партийного заказа?
Да. Образцы либо бесплатны, либо платны, но стоимость доставки оплачивается клиентом.
Каков срок доставки?
Заказы образцов: 3-5 рабочих дней; оптовые заказы: выполняются в течение 15 рабочих дней после подтверждения заказа.
Каков процесс закупок?
Отправьте запрос с требованиями → Изготовление образца → Утверждение образца → Предложение → Счет-проформа (PI) → Подтверждение PI → Порядок оплаты → Производство → Отгрузка
Могу ли я настроить продукцию с собственным логотипом, размером и формой?
Да, но минимальный объем заказа (минимальный объем заказа) является предметом переговоров.
Какие у вас способы оплаты?
Т/Т, Д/П, Л/К, PayPal.
Какими курьерскими службами вы пользуетесь?
FedEx, DHL, TNT, UPS со скидками до 80%.
Какое испытательное оборудование у вас есть?
Лазерный измеритель диаметра, высоковольтный искровой тестер, тестер удлинения, тестер пружинного возврата, тестер выдерживаемого напряжения, тестер паяемости, тестер сопротивления и т. д.
Для каких клиентов или рынков подходит ваша продукция?
Наша продукция идеально подходит для применений, требующих высокой эффективности и компактных решений в средах с высокой частотой переменного тока, включая силовую электронику и источники питания, бортовые зарядные устройства для электромобилей, системы беспроводной зарядки, экологически чистую энергетику, связь и информационные технологии, медицинское оборудование, промышленных роботов, серводвигатели и т. д.
В какие страны или регионы вы экспортируете?
Основные рынки включают Европу и США, а также Южную Корею, Японию, Индию и Юго-Восточную Азию.
Как вы сохраняете конфиденциальность информации о клиентах?
По запросу мы можем подписать соглашение о неразглашении информации (NDA) и обязуемся строго соблюдать его условия на протяжении всего процесса сотрудничества.
Все характеристики соответствуют стандартным производственным допускам. Свяжитесь с нами, чтобы обсудить ваши конкретные требования к обмотке, а также получить подробные технические данные и индивидуальные спецификации.
