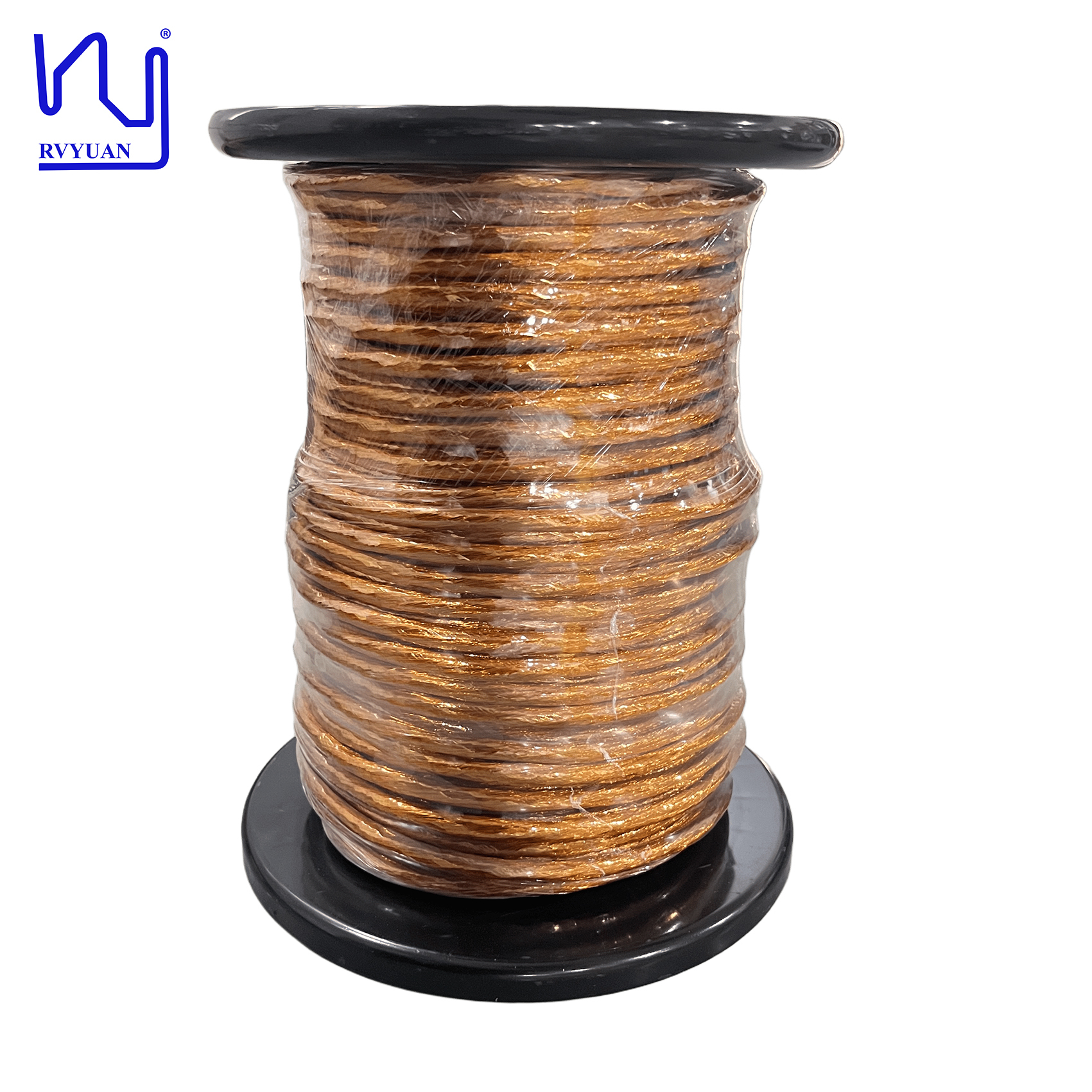

Летцовый провод 0,32 мм 250 нитей высокотемпературная высокочастотная ПИ изоляция
Эта высокопроизводительная медная лиц проволока имеет изоляцию полимида (PI) для тепловой среды класса 180,что делает его идеальным для применения трансформаторов, требующих исключительной температурной стойкости и высокочастотных характеристик.
Обзор продукции
RVYUAN предлагает два основных варианта изоляции пленки:Полиэстеримид (PET) для среды класса 130 и полиимид (PI/Kapton) для условий класса 180, при которых длительное нагревание может поставить под угрозу менее важные материалыРегулируемая скорость перекрытия ленты до 55% обеспечивает оптимальное покрытие изоляции,с точной изготовлением, поддерживающей постоянное перекрытие на сотни метров, чтобы устранить слабые точки под высоковольтным напряжением.
Правильно изготовленная, эта изоляция выдерживает разрывное напряжение, превышающее 6 000 В в стандартных конструкциях, и может превышать 10 000 В в многослойных конфигурациях.
Целевые применения
Высокочастотные трансформаторы
SMPS и трансформаторы с инверторами мощности, работающие на частоте десятков или сотен килогерц, пользуются квалификацией 180 класса изоляции Kapton,который значительно продлевает срок службы за счет снижения температуры горячей точки и предотвращения незапланированных остановок.
Инфраструктура зарядки электромобилей
Бортовые зарядные устройства (OBC) и быстрые зарядные устройства постоянного тока (DCFC) используют профилированный ленточный лиц-провод для достижения высокой плотности тока в помещениях с ограниченным размером.Высокая диэлектрическая прочность особенно важна для новых 800-вольтных архитектур батарей в электромобилях.
Конфигурация и цепочка поставок
RVYUAN поддерживает гибкие объемы производства от 10 кг до 50 кг, в зависимости от диаметра нити и конечной геометрии.Наш вертикально интегрированный производственный процесс в Тяньцзине позволяет быстро итерации дизайна и устраняет координацию между несколькими поставщиками, что позволяет быстро внедрять изменения в спецификации, такие как более тонкие слои ленты или более тесные витки.
Технические спецификации
Имя:Провода Лиц с лентой (155/класс)
Спецификация:0.32х250
Модель:2UEW-F-PI
Название ленты:ПИ
Спецификация ленты:0.025х20
| Положение |
Техническое требование |
Образец 1 |
| Диаметр одного провода (мм) |
0.340-0.357 |
0.344-0.352 |
| Кондуктор |
0.32±0.005 |
0.315-0.320 |
| Превышение (мм) |
≤ 6.00 |
5.10-5.57 |
| Сопротивление (Ω/m) |
≤ 0.001428 |
0.001340 |
| Диэлектрическая прочность (V) |
≥6000 |
13700 |
| Удаление (мм) |
130±20 |
130 |
| Число нитей |
156 |
(31X4) + 32 |
| Пересечение ленты (%) |
≥ 50 |
54 |
| Намотка |
Нет трещин. |
Хорошо. |
Часто задаваемые вопросы
Могу ли я настроить продукты с моим собственным логотипом, размером и формой?
Да, но минимальное количество заказов подлежит обсуждению.
Какие у вас методы оплаты?
T/T, D/P, L/C, PayPal.
Какими курьерскими службами вы пользуетесь?
FedEx, DHL, TNT, UPS, со скидкой до 80%.
Чем ваши продукты отличаются от конкурентов?
Мы предлагаем полный ассортимент высокочастотных магнитных проводов, включая лиц-провода, прямоугольную эмалированную медную проволоку, круглую эмалированную медную проволоку, тройноизолированную проволоку и т.д.для удовлетворения различных требованийМы поддерживаем настройку небольших партий, гарантируя качество и доставку даже во время Вашей R&D или стартовой фазы.
Вы взимаете плату за формы? Сколько? Возмещается ли? Как?
Сбор за формы применяется для специальных индивидуальных продуктов, и сумма зависит от конкретных спецификаций.
У вас есть минимальное количество заказов (MOQ)?
Да, MOQ определяется на основе спецификации и типа провода.
Какое у вас оборудование для испытаний?
Лазерный диаметромер, высоковольтный искроиспытатель, пролонгационный тестер, пружинный тестер, терпеливый тестер напряжения, тестер сварной способности, тестер сопротивления и т.д.
