Медь эмалированная многожильный провод Лиц с 180°C 0.1мм многожильный провод для высокочастотных применений
Многожильный провод Лиц — это специализированный тип многожильного кабеля, предназначенный для снижения скин-эффекта и эффекта близости в высокочастотных приложениях. Конкретная конфигурация из 60 жил медного провода диаметром 0,1 мм, покрытого полиуретановой эмалью, без внешней оболочки (например, нейлоновой или полиимидной пленки), является высокопроизводительным решением, разработанным для компактных и эффективных электромагнитных конструкций.
Технические характеристики Каждая из 60 жил индивидуально изолирована тонким слоем полиуретановой эмали. Эта изоляция гарантирует, что ток вынужден равномерно распределяться по всем жилам, значительно снижая сопротивление переменному току на высоких частотах по сравнению с сплошным проводником той же площади поперечного сечения. Отсутствие внешней оболочки (служащей «голым» многожильным проводом Лиц) дает явное преимущество: оно минимизирует общий внешний диаметр (OD) и максимизирует коэффициент заполнения медью. Это делает его идеальным выбором для пространственно ограниченных сред, где важен каждый миллиметр.
Основные области применения Этот конкретный провод преимущественно используется в высокочастотной силовой электронике, такой как:
- Высокочастотные трансформаторы и индукторы: Он широко используется в импульсных источниках питания и преобразователях постоянного тока для снижения потерь на вихревые токи в обмотках.
- Беспроводная передача энергии: Благодаря своей гибкости и низкому сопротивлению переменному току он очень эффективен для катушек, используемых в беспроводных зарядных устройствах и приемниках.
- Индукционный нагрев: Он подходит для прецизионных компонентов индукционного нагрева, где присутствуют высокочастотные переменные токи.
- Миниатюрная электроника: Поскольку он не имеет громоздкой внешней оболочки, он идеально подходит для компактных, высокоплотных применений намотки, где провод должен быть плотно упакован в небольшие бобины или интегрирован в низкопрофильные конструкции печатных плат.
| Наименование |
Тех. характеристика
Требование |
Образец 1 |
Образец 2 |
| Диаметр одной жилы мм |
0.115-0.140 |
0.120 |
0.122 |
| Диаметр проводника |
0.10±0.003 |
0.098 |
0.010 |
| Внешний диаметр мм |
≤1.20 |
1.05 |
1.05 |
| Сопротивление Ом/м (20°C) |
≤0.03968 |
0.03625 |
0.03632 |
| Диэлектрическая прочность В |
≥2000 |
4300 |
4400 |
| Пинхол |
Макс. 20/6м |
0 |
1 |
| Паяемость |
Температура: 390±5°C
7с поверхность гладкая, без пинхолов, без остатков |
✓ |
✓ |
Часто задаваемые вопросы
1. Чем ваша продукция отличается от конкурентов? Каковы ваши преимущества?
Мы предлагаем полный ассортимент высокочастотных эмалированных проводов, включая многожильный провод Лиц, прямоугольный эмалированный медный провод, круглый эмалированный медный провод, трехслойный изолированный провод и т. д., для удовлетворения различных требований. Мы поддерживаем мелкосерийную кастомизацию, обеспечивая качество и своевременную доставку даже на этапе исследований и разработок или запуска стартапа.
2. Взимаете ли вы плату за оснастку? Сколько? Возвращается ли она? Как?
Плата за оснастку взимается за специальные индивидуальные продукты, и сумма зависит от конкретных спецификаций. Плата за оснастку возвращается после достижения определенного объема заказа.
3. Есть ли у вас минимальный объем заказа (MOQ)?
Да, MOQ определяется на основе спецификации и типа провода.
4. Какое испытательное оборудование у вас есть?
Лазерный измеритель диаметра, высоковольтный искровой тестер, тестер на растяжение, тестер на упругость, тестер на выдерживаемое напряжение, тестер паяемости, тестер сопротивления и т. д.
5. Каковы ваши конкретные категории продуктов?
Многожильный провод Лиц, прямоугольный эмалированный медный провод, эмалированный провод, самоклеящийся провод, TIW (трехслойный изолированный провод), OCC провод, серебряный провод, посеребренный провод.
6. Для каких клиентов или рынков подходит ваша продукция?
Наша продукция идеально подходит для применений, требующих высокой эффективности и экономии пространства в высокочастотных переменного тока, включая силовую электронику и источники питания, бортовые зарядные устройства для электромобилей, системы беспроводной зарядки, зеленую энергетику, связь и ИТ, медицинское оборудование, промышленных роботов, серводвигатели и т. д.
7. В какие страны или регионы вы экспортировали?
Основные рынки включают Европу и США, а также Южную Корею, Японию, Индию и Юго-Восточную Азию.
8. Является ли ваша продукция экономически эффективной? В каком смысле?
Мы предлагаем полный ассортимент продукции с высоким качеством, короткими сроками поставки, а также поддержку кастомизации и смешанных партий, удовлетворяя ваши потребности в комплексных закупках.
9. Как вы обеспечиваете конфиденциальность информации о клиентах?
Мы можем подписать соглашение о неразглашении (NDA) по запросу и обязуемся строго соблюдать его условия на протяжении всего процесса сотрудничества.

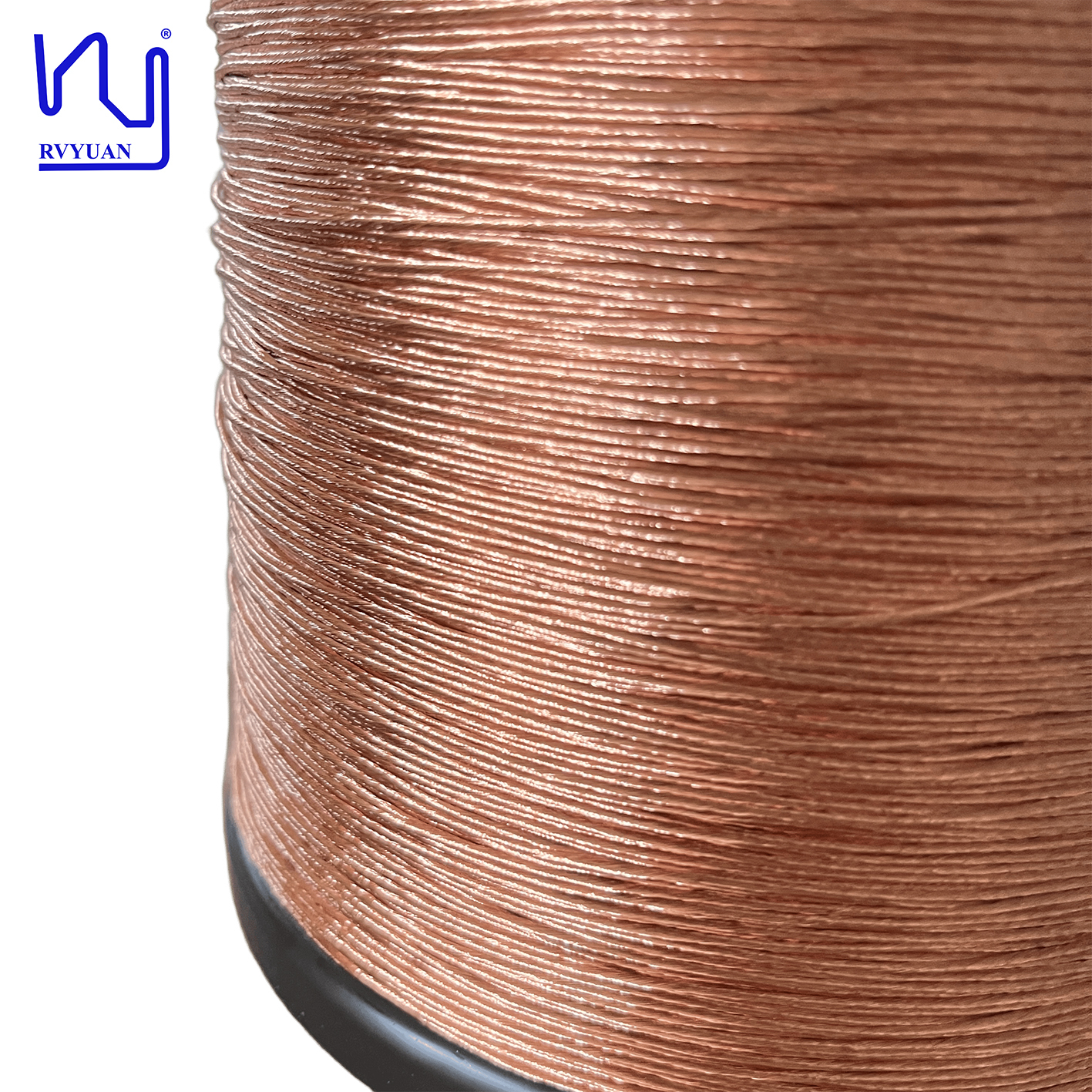

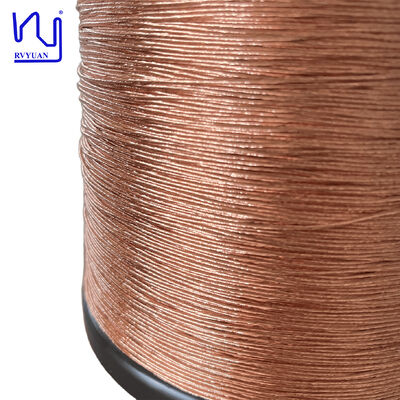

Изображение продукта
