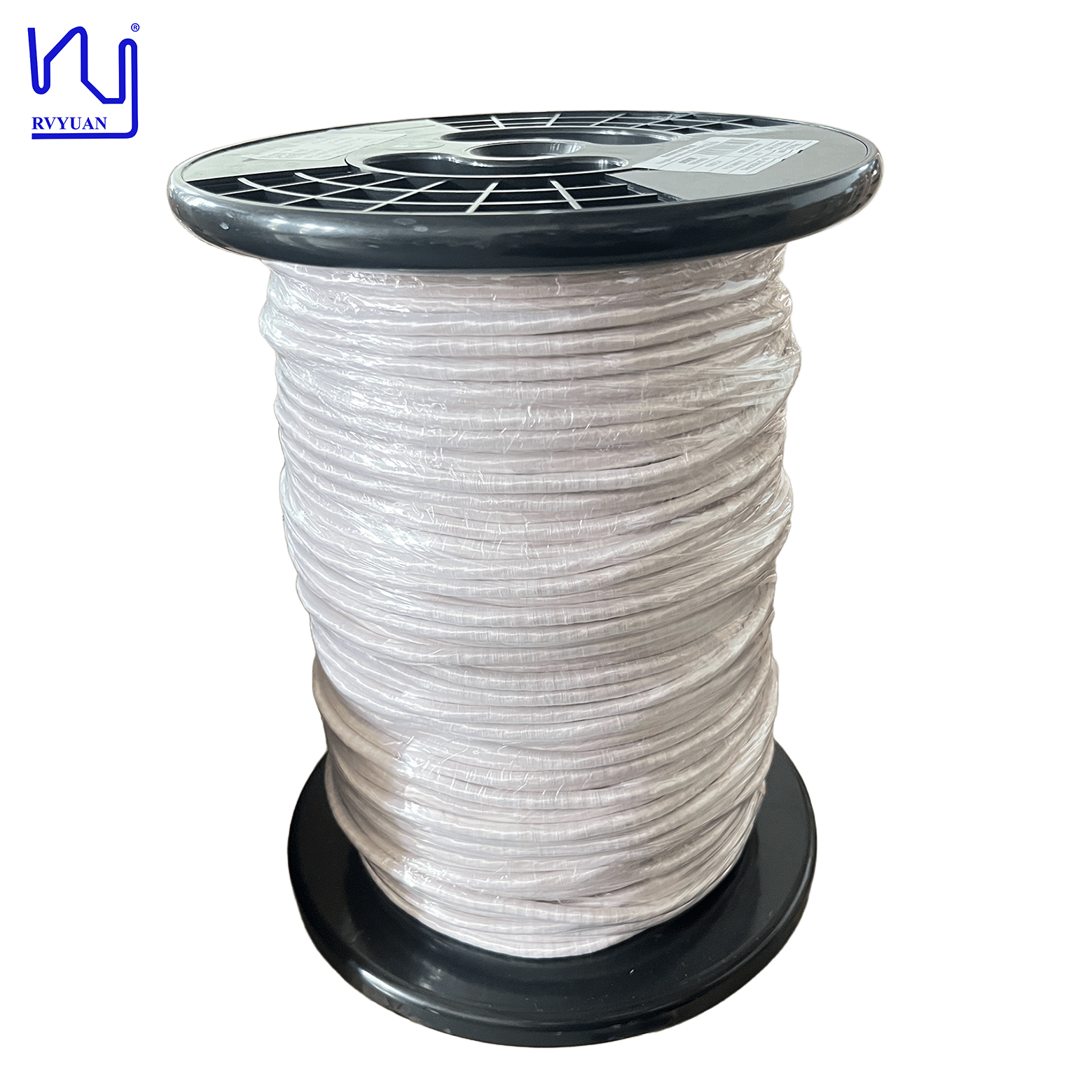

Медная литц-проволока из УПТФЭ/ПИ/ПЭТ с нейлоновой обмоткой 0,07 мм x 2600 для высокочастотных трансформаторов
Нейлоновая обмоточная литц-проволокапредназначена для высокопроизводительных намоточных применений, требующих стабильной проводимости и надежной изоляции. Она оснащенаодножильным медным проводом диаметром 0,07 мм с полиуретановым эмалевым покрытиемкоторыйможно паять для легкой сборки. Внутри провод состоит из2600 скрученных жил, образующих тонкую литц-структуру для улучшения распределения тока и снижения потерь переменного тока в чувствительных к частоте конструкциях.Для механической защиты и долгосрочной надежности литц-пучок
обернут нейлоновым слоем. Этот внешний слой повышает стойкость к истиранию и обеспечивает стабильные изоляционные характеристики во время производства и эксплуатации.Чтобы лучше соответствовать различным требованиям применения, мы также предлагаем передовые альтернативы, включая
литц-проволоку с ПИ-лентой,литц-проволоку с ПЭТ-майларовой лентойилитц-проволоку с тройной изоляцией из ЭТФЭ. Каждый тип проволоки поддерживает индивидуальную настройку, поэтому вы можете выбрать изоляционную систему, которая наилучшим образом соответствует вашей среде намотки, потребностям в обращении и требованиям к электрическим характеристикам.Краткое сравнение вариантов использования:
·
Литц-проволока с тройной изоляцией из ЭТФЭ: Идеально подходит для общих высокочастотных трансформаторов и индукторов, где важны сбалансированная изоляция, гибкость и стойкость к истиранию.·
Литц-проволока с тройной изоляцией из ЭТФЭ: Лучше всего подходит для более высоких температур и более требовательной долговечности изоляции, обычно используется в промышленной и силовой электронике.·
Литц-проволока с тройной изоляцией из ЭТФЭ: Подходит для экономичной толщины изоляции и стабильных диэлектрических свойств для многих изделий катушек.·
Литц-проволока с тройной изоляцией из ЭТФЭ: Разработана для сильной защиты и устойчивости к суровым условиям, особенно когда требуются дополнительные изоляционные слои.Мы поддерживаем
мелкосерийную индивидуальную настройку сминимальным объемом заказа 20 кг, помогая вам эффективно перейти от исследований и разработок к производству.Основные области применения
Используется в
высокочастотных трансформаторах, индукторах, проволочных катушках для силовых преобразователей, зарядных устройств, цепей, чувствительных к электромагнитным помехам, и прецизионных электромагнитных компонентах, включая аудио- и РЧ-обмотки, где важны низкие потери и надежная изоляция.Технические характеристики
Наименование
|
Технические
|
требованияОбразец 1
|
Образец 2
|
Одножильный
|
|
провод Диаметр мм
|
0,079-0,091
|
0,084
|
0,087
|
|
ПроводникДиаметр 0.
|
0.±0,0030,0
|
0,00,0
|
0,0Наружный
|
|
диаметр, мм
|
≤5,94
|
5,42
|
5,77
|
|
Сопротивление, Ом/м(20°C)
|
≤0,001919
|
0.001744
|
0,001761
|
|
Диэлектрическая прочность, В
|
≥1600
|
3700
|
3800
|
|
Пинхол
|
Макс.102м
|
13
|
15
|
|
Паяемость
|
Температура: 390±5°C25с
гладкая поверхность, без пинхолов, без Остатков
|
√
|
√
|
Часто задаваемые вопросы
1. Чем ваша продукция отличается от продукции конкурентов? Каковы ваши преимущества?
Мы предлагаем полный ассортимент высокочастотных эмалированных проводов, включая литц-проволоку, прямоугольную эмалированную медную проволоку, круглую эмалированную медную проволоку, проволоку с тройной изоляцией и т. д., для удовлетворения различных требований. Мы поддерживаем мелкосерийную индивидуальную настройку, обеспечивая качество и своевременную доставку даже на этапе исследований и разработок или запуска.
2. Взимаете ли вы плату за оснастку? Сколько? Возвращается ли она? Как?
Плата за оснастку взимается за специальные индивидуальные продукты, и сумма зависит от конкретных спецификаций. Плата за оснастку возвращается после достижения определенного объема заказа.
3. Есть ли у вас минимальный объем заказа (MOQ)?
Да, минимальный объем заказа определяется на основе спецификации и типа проволоки.
4. Какое испытательное оборудование у вас есть?
Лазерный измеритель диаметра, высоковольтный искровой тестер, тестер на растяжение, тестер на упругость, тестер на выдерживаемое напряжение, тестер паяемости, тестер сопротивления и т. д.
5. Каковы ваши конкретные категории продуктов?
Литц-проволока, прямоугольная эмалированная медная проволока, эмалированная проволока, самоклеящаяся проволока, TIW (проволока с тройной изоляцией), OCC-проволока, серебряная проволока, посеребренная проволока.
6. Для каких клиентов или рынков подходит ваша продукция?
Наша продукция идеально подходит для применений, требующих высокой эффективности и компактных решений в высокочастотных средах переменного тока, включая силовую электронику и источники питания, бортовые зарядные устройства для электромобилей, системы беспроводной зарядки, зеленую энергетику, связь и ИТ, медицинское оборудование, промышленных роботов, серводвигатели и т. д.
7. В какие страны или регионы вы экспортировали?
Основные рынки включают Европу и США, а также Южную Корею, Японию, Индию и Юго-Восточную Азию.
8. Является ли ваша продукция экономически эффективной? В каком смысле?
Мы предлагаем полный ассортимент продукции высокого качества, короткие сроки поставки, а также поддержку индивидуальной настройки и смешанных партий, удовлетворяя ваши потребности в комплексных закупках.
9. Как вы обеспечиваете конфиденциальность информации о клиентах?
Мы можем подписать соглашение о неразглашении (NDA) по запросу и обязуемся строго соблюдать его условия на протяжении всего процесса сотрудничества.
